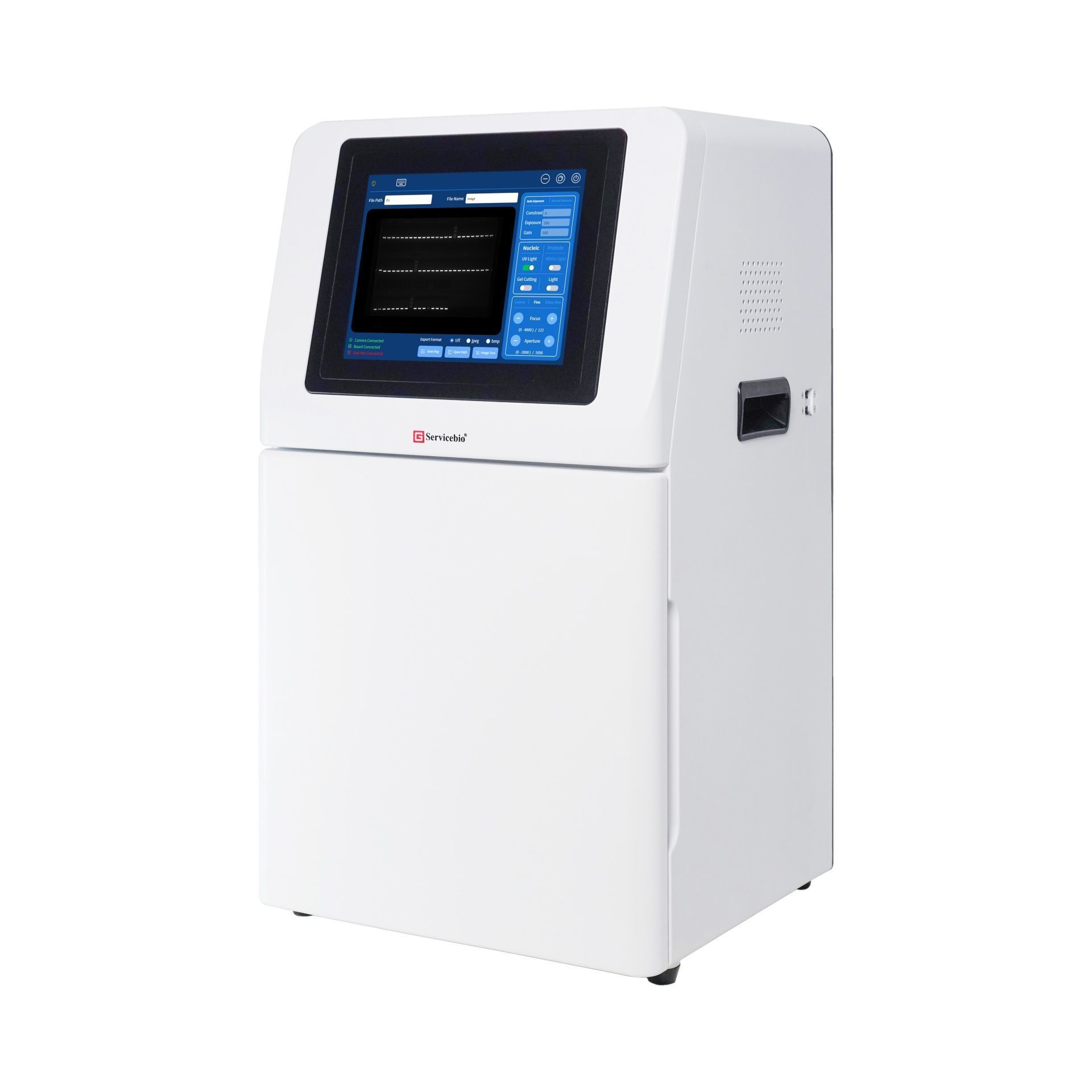

Servisbio SCG-W5000 Multi-functional Imaging System

Kemilüminesans Görüntüleme Sistemi:

1. Zayıf bant sinyali, tek seferlik görüntüleme

2. Hem güçlü hem de zayıf bant sinyalleri elde edilebilir ve istenilen sonuçlar elde edilebilir.

3. Kaynak dosya kaydedilebilir ve görüntü her zaman ayarlanabilir

4. Yüksek Verimli

Jel Görüntüleme Sistemi:
Üç mod ve birden fazla parametre esnek bir şekilde ayarlanabilir, bu da net ve parlak görüntüleme
UV lazer koruyucu levha, jel kesimi için güvenli ve kullanışlı hale getirir

Teknik Özellikler

Notlar

Karanlık kutunun iç merceklerine el veya keskin nesnelerle dokunmak veya çizmek yasaktır.

Deney numunelerini yerleştirdikten sonra, dışarıdan gelen ışığın içeri girmesini önlemek için cihazın kapaklı kapağını kapattığınızdan emin olun.

karanlık kutu ve deneysel sonuçları etkileme

Görüntüleme deneyleri sırasında, görüntüye etki etmemek için deney masasının veya aletin sallanması yasaktır.

kalite.

Elektrik güvenliğine dikkat edin. Deney sırasında güç kablosunu çekmek veya hareket ettirmek yasaktır.

Deney tamamlandıktan sonra numuneleri ve karanlık kutunun içindeki kalıntıları iyice temizleyin.

 İşlevsel Açıklama

İşletim Prosedürleri

Kemilüminesans Görüntüleme Uygulaması

Güç açık

Güç kablosunu takın ve cihazın arkasındaki güç anahtarını açın. Endüstriyel bilgisayar

başlatmak.

Örnek Yükleme

Alet kapağını açın, örnek tepsisini çıkarın, hazırlanan metin örneğini tepsiye yerleştirin ve ardından

tepsiyi düz bir şekilde enstrümanın koyu kutusunun içindeki oluğa yerleştirin. Enstrüman kapağını kapatın.

Görüntüleme Yazılımını Başlatma

Endüstriyel bilgisayar başlatıldıktan sonra, uygulama yazılımı otomatik olarak yüklenecektir. Yazılım yüklendikten sonra

Başarıyla başlatıldığında ana sayfaya yönlendirileceksiniz.

Sol üst kısımda şirket logosu yer alıyor.

Sol alt kısım, geçerli kamera ve kontrol panosu bağlantı durumunu gösteren durum çubuğudur.

takılı çıkarılabilir diskin tespiti gibi.

Sağ üst kısımda yazılımın sürüm numarası gösterilmektedir.

Sağ alt bölümde, basitleştirilmiş/geleneksel Çince arasında geçiş yapma,

İngilizce, sayfayı dışarı aktarma ve programı kapatma.

Ortadaki simgeye tıklandığında önizleme ve yakalama sayfasına girilecektir

Kemilüminesansa tıklamak önizleme ve yakalama sayfasına girecektir

Önizleme ve Görüntüleme Sayfası

Önizleme sayfasında, kullanıcının deneysel sonuçların depolanacağı konumu girmesi gerekir. Dosya adı

isteğe bağlıdır ve kullanıcı için dosya erişimini kolaylaştırır.

Kullanıcı, mevcut deneysel mod olarak manuel pozlama ve otomatik pozlama arasında seçim yapabilir.

Manuel pozlama için kullanıcının pozlama süresini girmesi gerekirken, otomatik pozlama için algoritma

optimum pozlama süresini hesaplar.

Önizlemenin sağ tarafında, kullanıcı mikrosaniye (us) cinsinden bir zaman değeri girebilir. Bu zaman,

parlak alan görüntüsü için pozlama süresi. Önizleme anahtarına tıklamak önizlemeyi başlatır ve önizleme süresi

ihtiyaca göre ayarlanabilir.

Yakalama düğmesine tıklandığında, görüntüyü yakalamak için pozlama başlatılırken, geri dönüş düğmesine tıklandığında pozlama başlatılır.

kullanıcı ana sayfaya geri döner.

Çekim Süreci

1. Otomatik pozlamayı seçin ve önizleme süresini ayarlayın.

Otomatik pozlama akıllı pozlama teknolojisi, optimum pozlama süresini hızlı bir şekilde belirleyebilir.

2. Gerçek zamanlı yapım

Pozlamayı başlatmak için yakalama düğmesine tıklayın. Solda bir şerit görüntülenir ve geri sayım

Pozlama süresi sağda gösterilir. Geri sayım ilerledikçe, örnek sinyalinin gerçek zamanlı görüntülenmesi

değişiklikler sol tarafta gösterilmektedir.

Gerçek zamanlı görüntüleme, pozlama işlemi sırasında numune sinyalindeki değişiklikleri gerçek zamanlı olarak sunar.

Bu çığır açan özellik yalnızca çekimi geliştirmekle kalmıyor

verimliliği artırırken aynı zamanda kullanıcı etkileşim deneyimini de büyük ölçüde geliştiriyor.

Gerçek zamanlı görüntüleme sırasında, şeritteki aşırı pozlanmış alanlar kırmızı renkte gösterilecektir.

Şerit gereksinimleri karşılıyorsa, pozlamayı sonlandırmak için sağ alt köşedeki durdurma düğmesine tıklayabilirsiniz.

erken.

3. Zamansal görüntüleme, zaman birikimi

Pozlama tamamlandıktan sonra, otomatik olarak sonuçlar sayfasına girilir ve burada ayarlamalar yapılabilir.

yakalanan sonuçlar.

Zamansal Görüntüleme Hassas retrospektif ayarlama sayesinde kullanıcılar pozlama içindeki herhangi bir kareyi seçebilirler

zaman son çıktı sonucu olarak.

Zaman Birikimi Pozlama tamamlandıktan sonra bile kullanıcılar pozlamaya devam etmeyi seçebilir ve bu da

numunenin zaten maruz kalınan zamana göre ek pozlama alması. "Devam"a tıklandığında

Pozlama", minimum pozlama süresi için bir uyarıdır. Ayarlanan sürenin bu minimumdan daha uzun olması gerekir

Eğer ayarlanan süre bu asgari süreden kısa ise, gerçek pozlama süresi asgari pozlama süresi olacaktır.

İstemde belirtilen zaman.

Görüntü ayarlamaları, sonuç kaydetme

Otomatik pozlama, sürekli pozlama ve zamansal görüntüleme yoluyla tatmin edici görüntüler elde edildikten sonra

Sonuç sayfasında aydınlık alan görüntüsünde, karanlık alan görüntüsünde ve kompozit görüntüde ayarlamalar yapılabilir.

Kontrast Parlak alan görüntüsünün parlaklığını ve koyuluğunu ayarlayın

Pozlama Karanlık alan görüntüsünün açıklığını ve koyuluğunu ayarlayın. "Otomatik uyarla" seçeneğine tıklamak, önerilen ayarları önerebilir.

en uygun değer

Döndürme Görüntüyü döndür

Ters Çevir Görüntüye ters renk efekti uygulayarak siyahı beyaza, beyazı siyaha dönüştürür

Kırp Kırpmaya tıklamak görüntüde bir bölge oluşturacaktır. Bu bölge yeniden boyutlandırılabilir ve seçildikten sonra

Uygun boyuta tekrar tıklandığında istenilen alan kırpılacaktır

Dikey çevirme Görüntüyü dikey olarak çevirir

Yatay çevirme Görüntüyü yatay olarak çevirir

Geri Yükle Görüntüyü orijinal durumuna geri yükler

İçe Aktar Program tarafından otomatik olarak kaydedilen dosyayı seçin ve daha sonraki işlemler için programa aktarın

Görüntü kaydetme Görüntüyü kaydedin ve ayrıca parlak alan görüntüsünü, karanlık alan görüntüsünü ve bileşik görüntüyü kaydedin

Sonuç kaydediliyor Ayarlanan görüntüyü şifrelenmiş bir dosya olarak kaydedin

Sonuç sayfasındaki görüntüde herhangi bir ayarlama yapılırsa

Sayfayı Dışa Aktar

Depolama konumu Sistem tarafından otomatik olarak kaydedilen görüntü dosyalarının konumunu ve içeriklerini seçin.

Dosyalar sistemde liste biçiminde görüntülenecektir

Dosyayı aç Seçili dizini aç

Dışa Aktar Görüntüleri dışa aktarmak için dışa aktarma içeriğini ve biçimini seçin

Sil Silinecek resim dosyasını seçin ve silinecektir

Aç   Listede açmak istediğiniz ilgili dosyayı seçin ve sonuç sayfasına atlayın. Resim üzerinde işlem yapabilirsiniz

sonuç sayfasında veya açmak için ilgili dosyaya çift tıklayın

Geri Dön Ana sayfaya dönmek için "geri dön"e tıklayın

Jel Görüntüleme Uygulaması

Güç açık

Güç kablosunu takın, cihazın arkasındaki güç anahtarını açın ve endüstriyel bilgisayar

başlatmak.

Örnek Yükleme

Protein Jeli Cihazın kapağını açın, beyaz numune tepsisini çıkarın, test edilecek hazırlanmış numuneyi yerleştirin

tepsiye yerleştirin, ardından tepsiyi düz bir şekilde alet kutusunun içindeki oluğa yerleştirin ve alet kapağını kapatın.

Nükleik Asit Jeli Cihazın kapağını açın, örneği cihazın ultraviyole geçirgen camına yerleştirin.

ultraviyole ışık kaynağı modülü, ultraviyole camın yüzeyinde aralığı gösteren işaretler bulunur

numuneyi yerleştirin.

Uygulama yazılımını yükle

Endüstriyel bilgisayar başlatıldıktan sonra, uygulama yazılımı otomatik olarak yüklenir. Yazılım

normal şekilde başlatıldığında ana sayfaya yönlendirilecektir.

Sol üst kısımda şirket gösterilmektedir;

Sol alt kısım, geçerli kameranın ve kontrol panelinin bağlantı durumunu gösteren durum çubuğudur.

takılı çıkarılabilir disklerin tespiti gibi;

Sağ üst kısımda yazılımın versiyon numarası gösterilmektedir;

Sağ alt kısımda basitleştirilmiş ve geleneksel Çince arasında geçiş yapmak için düğmeler yer alıyor.

İngilizce, ihracat sayfasına erişim ve programı kapatma;

Ortadaki ikona tıklayıp "Jel Görüntüleme"yi seçtiğinizde önizleme ve yakalama sayfasına yönlendirileceksiniz.

 Önizleme ve Yakalama Sayfası

Önizleme ve yakalama sayfaları, durum görüntüleme bilgilerini, kamera ayarlarını, lens ayarlarını, mod ayarlarını içerir.

resim kaydetme, kırpma vb.

Üst çubuk, bir ışık kaynağı durum göstergesi, klavye açma düğmesi, simge durumuna küçültme, pencere geri yükleme, çıkış jelinden oluşur

görüntüleme; görüntünün konumunu kaydetmek için dosya yolu girişi, görüntünün adını kaydetmek için dosya adı girişi.

Ortadaki pencerede kameradan gerçek zamanlı olarak çekilen görüntüler gösteriliyor.

Alt çubukta kamera/kontrol panosu/mobil disk bağlantı durumu görüntüleme bilgileri, görüntü bulunur

Kaydetme için format seçimi (tiff/jpeg/bmp), resmi kaydetme düğmesi, resim yolunu açma ve resim kırpma düğmesi.

Sağ tarafta kamera ayarları, mod ayarları ve lens ayarları yer alır ve bunlar aşağıda açıklanmıştır:

Video ayarları Görüntüyü ortalamak için "Video Ayarları"na çift tıklayın

Kontrast Parlaklığı ayarlar, aralık -100~100, varsayılan değer 0'dır, değerin artırılması görüntüyü daha parlak hale getirir,

değeri azaltmak onu daha koyu yapar

Pozlama Pozlama süresini milisaniye cinsinden ayarlar, varsayılan süre 350 ms'dir, sürenin artırılması görüntüyü daha net hale getirir.

daha parlak

Kazanç Kazanç değerini ayarlar, varsayılan değer %500'dür, aralık %100~%5000'dir, kazancı artırmak görüntüyü daha net hale getirir

daha parlak

Otomatik Pozlama Otomatik pozlama modunda, kamera pozlama süresini ve kazancı otomatik olarak ayarlar

Manuel Pozlama Manuel pozlama modu, pozlama süresini ve kazancı manuel olarak ayarlayın

Negatif Film Siyah ve beyaz renkleri tersine çevirir

lllumination Protein jel modunu yakalamak için kullanılan aydınlatma LED'ini açar/kapatır

UV Işığı UV ışık kaynağını açar/kapatır, yalnızca kapı kapalıyken çalıştırılabilir, yakalamak için kullanılır

nükleik asit jel modu

Jel kesme, Jel kesme modunu açar/kapatır ve yalnızca kapı açıkken, jel kesme işlemi yapıldığında çalıştırılabilir.

açıldığında, UV ışık kaynağı da otomatik olarak açılacaktır, UV koruyucu plaka açılmadan önce yerleştirilmelidir

Ayarlama Modu Motorlu lensin odak ve diyafram aralığını ayarlar

Kaba Ayar Büyük ayar adım boyutu, odaklama ayar adım boyutu 400, diyafram ayar adım boyutu

200 boyutunda, görüntü tamamen bulanık olduğunda, kaba ayar görüntüyü nispeten hızlı bir şekilde getirebilir

net durum

İnce Ayar Orta ayar adım boyutu, odaklama ayar adım boyutu 200, diyafram ayar adım boyutu

40 boyutu, kaba ayardan sonra, ince ayar görüntüyü daha net hale getirebilir

Ultra İnce Ayar Küçük ayar adım boyutu, odaklama ayar adım boyutu 15, diyafram ayarı

15 adım boyutu görüntüyü en net duruma getirebilir

Odaklama Odak uzaklığı aralığını (0-4500) "." ve "+" düğmeleriyle ayarlar, alttaki değer odak uzaklığını gösterir

motor ayar adım aralığı ve gerçek zamanlı adım

Diyafram Diyafram aralığını (0-2150) "." ve "+" düğmeleriyle ayarlar, aşağıdaki değer diyafram açıklığını gösterir.

Diyafram motoru ayarı garip ve gerçek zamanlı adım

Çekim Süreci

1. Otomatik pozlamayı seçin, varsayılan kontrast 0'dır, varsayılan pozlama 350'dir, varsayılan kazanç 500'dür.

2. Nükleik Asit Jeli: UV ışığını açın, UV ışık kaynağını açın, ardından bantlar pencerede görülebilir

Protein Jeli: Aydınlatmayı açın, parlak alan ışık kaynağını açın, ardından bantlar pencerede görülebilir.

3. Bantları olabildiğince net hale getirmek için odağı ayarlayın

4. Varsayılan diyafram adımı 1700'dür ve ihtiyaç halinde ayarlanabilir. Çok büyük ayarlanması önerilmez

veya çok küçük. 1500-1900 aralığında ayarlanması önerilir. Diyafram esas olarak ayarlamak için kullanılır

bantların parlaklığı, diyaframı ayarlamak bantların istenen parlaklığını elde etmezse,

manuel pozlamayı kullanabilir ve pozlama süresini ayarlayabilirsiniz, bu da parlaklığı önemli ölçüde değiştirebilir.

5. Dosya yolunu ve dosya adını girin, ardından geçerli resmi kaydetmek için "Resmi Kaydet"e tıklayın.

Yalnızca belirli bantlara ihtiyaç duyuluyorsa, görüntü kırpma sayfasına girmek için "görüntü Kırp"a tıklayın. Ekranı kaydırın

İstenilen bandın sol üst köşesini sağ alt köşesine getirerek bandın dış hatlarını belirten kırmızı bir kutucuk oluşturun. Çift.

Kırmızı kutunun içindeki herhangi bir noktaya tıklandığında bant tüm pencereyi dolduracak şekilde genişler.

Bantları yatay ve dikey yönlerde çevirmek için yatay ve dikey çevirmeler kullanılabilir ve

'Restore' bantları çevirmeden önceki orijinal hallerine döndürebilir.

Bantlar istenilen duruma ayarlandıktan sonra dosya yolu ve dosya adını girin.

Mevcut görüntüyü kaydetmek için "Görüntüyü kaydet"e tıklayın. Önizleme ve çekim sayfasına dönmek için "Çıkış"a tıklayın.

 Jel kesme

1.Cihaz kapağını açın, UV ışık kaynağı otomatik olarak kapanacaktır.

2. UV ışık kaynağını içeren çekmeceyi dışarı çekin ve UV koruyucu kalkanı çekmecenin üzerine çapraz olarak yerleştirin.

ve UV ışık kaynağının doğrudan gözlere ulaşmasını engelleyen alet.

"Kesim Jeli"ne tıklayın, UV ışık kaynağı açılacak ve bu noktada nükleik asit jelinin bantları

gözlemlenir ve jel kesme işlemi gerçekleştirilebilir.
